1、按开关柜柜型分类，高压开关柜有固定式和中置式两大类。
2、按开关柜的主接线形式，可分为桥式接线开关柜、单母线开关柜、双母线开关柜、单母线分段开关柜、双母线带旁路母线开关柜、单母线分段带旁路母线开关柜。
3、按断路器的安装方式，可分为固定式开关柜和移开式(手车式)开关柜。
4、按柜体结构，可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜。
5、按短路器手车安装位置，可分为落地式开关柜、中置式开关柜。
6、按开关柜内部绝缘介质的不同，可分为空气绝缘开关柜、SF6气体绝缘开关柜。
1.明确定位
高压开关柜是成套的产品，目前国内虽有数百家生产厂商，但其核心部件仍采用进口的产品为主，如果遇到技术问题，设备维护和更换都比较麻烦，因此，在预算充裕的情况下，应尽量选择知名的品牌，由于其备货充足，遇到问题时的解决效率比较高。
2.进出线方式
开关柜上常规进出线基本有二种连接方式：(1)进出线电缆电缆室连接，(2)进出线由柜顶穿墙套管引出，并与母线桥架相连母线桥架再经穿墙套管与架空线连接。也有少数用户，电缆电缆架由柜顶引入，柜内连接，柜顶连接，另设安全网架。用户订货时提供了一次系统图和标准方案，但进出线方式不可能完全表达十分清楚，用户应该现场实际安装要求技术协议中加以说明为妥，到现场安装时发生困难。
3.断路器开断容量正确选择
一次系统图上，所选用断路器，表明断路器型号、额定工作电压、额定工作电流外还必须选定断路器开断容量。有用户图纸，断路器开断容量不选定，使制造厂进行工程设计时带来困难，开断容量选择要依据系统短路参数来选定，若制造厂不了解系统短路参数是很难作出正确选择。还有些用户图纸，不考虑系统短路参数情况，盲目选择高开断参数，造成不必要浪费资金。正确选择开断容量是很重要，既要保证安全运行，又要考虑到降低产品成本。
4.柜体材料
高压开关柜体积较大，因此，柜体材料对价格影响很大，一般情况下，部件支架等都采用进口敷铝锌板,而门板则采用300系列优质钢板。
高压开关柜种类
高压开关柜种类，在这个电力时代，我们的可以说生活离不开电，而高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，来看高压开关柜种类。
高压开关柜种类1一、高压开关柜是什么
高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作是用上海伊顿通用设备网柜（HXGN型）等。
电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。
二、高压开关柜的分类有哪些
1、金属封闭铠装式开关柜（用字母K来表示)主要组成部件（例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜。
2、金属封闭间隔式开关柜（用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12型高压开关柜。
3、金属封闭箱式开关柜（用字母X来表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12型高压开关柜。
4、敞开式开关柜，无保护等级要求，外壳有部分是敞开的.开关设备。如GG-1A（F)型高压开关柜。
大家看了以上的内容是不是对高压开关柜有了一定的了解呢。我还要建议大家的是在购买高压开关柜的时候最好在自己能够承受的价格范围选择质量上乘的开关柜，而且购买时也要注意自己所需开关柜的材料，因为不同材料制成的开关柜价格质量也是不相同。
高压开关柜种类2高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，
主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
（1）按开关柜的主接线形式，可分为桥式接线开关柜、单母线开关柜、双母线开关柜、单母线分段开关柜、双母线带旁路母线开关柜、单母线分段带旁路母线开关柜。
（2）按断路器的安装方式，可分为固定式开关柜和移开式（手车式）开关柜。
（3）按柜体结构，可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜。
（4）按短路器手车安装位置，可分为落地式开关柜、中置式开关柜。
（5）按开关柜内部绝缘介质的不同，可分为空气绝缘开关柜、SF6气体绝缘开关柜。
高压开关了解了，高压开关柜也有一定的了解了，我们可以看看看自己平常生活中有没有运用到的，如果有我们就可以实际地去了解一下，这样就不会感到有多复杂了。
高压开关柜型号有KYN28A-12、KYN28-24、KYN61-40.5、SF6等，各个厂家生产的不一样。KYN28-24型户内金属铠装移开式开关设备系三相、交流50（60）Hz额定工作电压24千伏、额定工作电流3150A及以下系统中的成套配电装置。
主要适用于发电厂、中小型发电机送电、工矿企事业配电及电力系统的二次变电所受电、馈电及大型高压电动机启动等，实行控制保护、监测之用。其母线系统为单母线宜可派生出单母线带旁路和双母线结构。
KYN系列：K表示凯装，Y表示移开式，N表示户内产品。如KYN28，KNY10，KYN24等，其中28，24，10为设计序号。这一类开关柜的断路器可移至柜外。目前KYN28－12是市场上采用最多的产品。
HXGN系列：H表示环网式，X表示箱式，G表示固定式，N表示户内产品。如HXGN17，HXGN15等，其中15，17为设计序号。这一类开关柜的断路器采用负荷开关，只适用于较小电流。
按电压等级分类
按照电压等级分类通常将AC1000V及以下称为低压开关柜（如PGL、GGD、GCK、GBD、MNS等）、AC1000V以上称为高压开关柜（如GG-1A、XGN15、KYN48等），有时也将高压柜中电压为AC10kV的称为中压柜（如XGN15型10kV环网柜）。
按电压波形分类
分为：交流开关柜、直流开关柜。
按内部结构分类
抽出式开关柜（如GCS、GCK、MNS等）、固定式开关柜（如GGD等）
按用途分类
进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、母线柜。
以上内容参考：百度百科-开关柜
以上内容参考：百度百科-高压开关柜
高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6～550kV的电器设备，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器、高压操作机构、高压防爆配电装置等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。图7-5所示为某开关柜实物图。

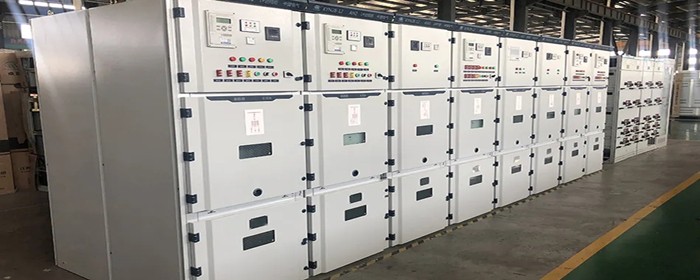

图7-5高压开关柜实物图
