1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;

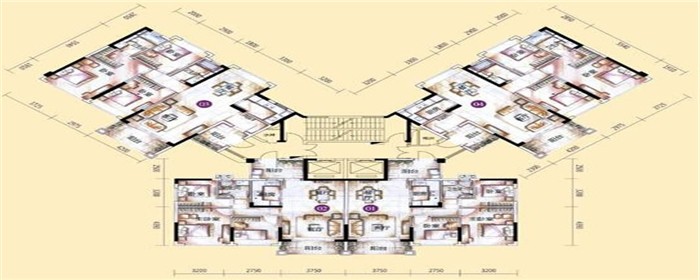

2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;
3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;
4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;
5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;
6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
1、图纸目录
列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2、设计总说明
包含了施工图的设计依据，采用新技术、新材料或有特殊要求的做法说明。室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法。
3、建筑施工图
包括总平面图、平面图、立面图、剖面图和构造详图。
4、结构施工图
包括结构平面布置图和各构件的结构详图。
5、建筑装修施工图
对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6、设备施工图
包括给水排水、采暖通风、电气等设备的平面布置图和详图。
1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等。
扩展资料建筑构件代号
板：扁平矩形建筑材料板。代号： B
屋面板 ： 直接承受屋面荷载的板。代号：WB
空心板：混凝土浇筑，将板的横截面做成空心。代号： KB
槽形板：梁板结合的构件。 代号： CB
折板：多块条形平板组合而成的空间结构。代号： ZB
密肋板：在板的一侧增加一些小梁，配筋后浇注的钢筋混凝土板，就叫做加肋板。如果肋的条数多，则叫做密肋板。代号： MB
楼梯板：指楼梯休息平台之间的板。代号： TB
盖板或沟盖板 ：采用钢格板制造的沟盖板。代号：GB
挡雨板或檐口板：结构外墙体和屋面结构板交界处的屋面结构板顶。代号： YB
吊车安全走道板：用来检修吊车。代号： DB
墙板：由墙和楼板组成承重体系的房屋结构。代号： QB
天沟板 ：建筑物屋面两胯间的下凹部分。代号：TGB
梁：由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件。代号： L
屋面梁 ：在屋面结构中承受来自檩条、屋面板压力的主要结构构件。代号：WL
吊车梁：用于专门装载厂房内部吊车的梁。代号： DL
快速学会看图纸的方法：
1、要熟悉建筑制图规则,多实践,拿图与实物对比,掌握一些制图规范,多了解一些符号代表的构件。多看施工图集,加强理论知识学习,识图要细心。
2、要了解设计图纸的基本情况,包括:建施图、结施图、水施图、电施图、风施图、人防结施和建施图、细节大样图等。
3、以设计图纸的建施图平面展开,看设计图纸的结施图中结构构件尺寸及定位是否与建施图有冲突。
4、俗话说,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
学看建筑施工图纸的方法如下：
1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象。
2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础。
3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等。
4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况。
5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解。
6、还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
